Metodo di ravvivatura della mola di rettifica degli utensili CNC

L'uso della rettificatrice per utensili CNC

Mola diamantatalinfluisce direttamente sul normale utilizzo degli utensili CNC, una piccola parte a volte può causare il fallimento dell'intero progetto, quindi oggi presentiamo il metodo automatico di compensazione e ravvivatura della mola diamantata per affilatura utensili CNC.

Con lo sviluppo della tecnologia di rettifica CNC automatica, sono stati posti requisiti elevati per le attrezzature di supporto.

Come una delle tecnologie di supporto, la tecnologia di ravvivatura automatica delle mole in linea deve soddisfare le esigenze della moderna tecnologia di rettifica CNC e farla evolvere nella direzione di elevata precisione, super stabilità e controllo completamente automatico.

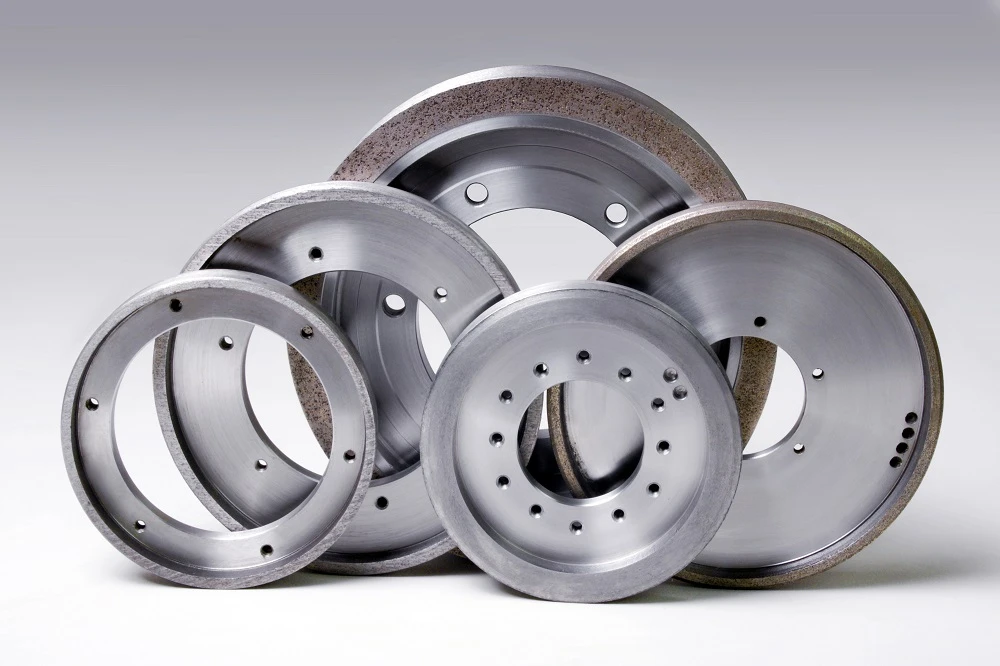

Essendo un efficiente utensile di rettifica, la mola diamantata è ampiamente utilizzata nel campo della lavorazione di leghe dure, ceramiche, CBN e altri materiali superduri.

Il metodo di ravvivatura e compensazione automatica della mola diamantata determina in larga misura le prestazioni della rettificatrice CNC automatica e determina le prestazioni e la durata utile della mola.

Principio di ravvivatura della mola diamantata

Il metodo di ravvivatura della mola diamantata è un fattore importante che influenza le prestazioni di rettifica della mola. La scelta ragionevole del metodo di ravvivatura influirà direttamente sulla qualità della superficie e sulla precisione di rettifica del pezzo in lavorazione.

Attualmente, i metodi di ravvivatura più comunemente utilizzati per le mole diamantate sono: la ravvivatura elettrolitica in linea, la ravvivatura delle mole con scintilla elettrica, la ravvivatura delle mole a tazza, la ravvivatura elettrochimica-meccanica e la ravvivatura laser.

Poiché il metodo di ravvivatura della mola a tazza è più semplice e facile da implementare rispetto ad altri metodi, in questo articolo viene adottata la tecnica di ravvivatura della mola a tazza GC per eseguire la ravvivatura automatica della mola diamantata.

La ravvivatura di una mola diamantata, un tipo di abrasivo superduro, si divide solitamente in due fasi: sagomatura e affilatura.

Lo scopo della sagomatura è quello di eliminare gli errori di forma e i difetti superficiali della mola dopo l'installazione iniziale e di garantire la precisione della forma geometrica della mola.

L'affilatura è dovuta alla passivazione della mola dopo un periodo di lavoro. Per fare in modo che il tagliente sporga dal legante e abbia un'altezza appropriata, si dovrebbe formare uno spazio di tolleranza del truciolo sufficiente tra i grani di rettifica e il numero effettivo di grani di rettifica per unità di area dovrebbe essere il più grande possibile.

Metodo di ravvivatura della mola diamantata della ciotola mediante mola a tazza GC

Durante la ravvivatura effettiva, la relazione geometrica e la forma del movimento tra la mola a tazza GC e la mola a tazza diamantata sono illustrate nella Figura 1. La mola a tazza diamantata e la cinghia di rettifica della mola a tazza GC sono completamente sfalsate e montate. Vengono rispettivamente ruotate a una certa velocità. Il rapporto di velocità lineare di rotazione della mola ravvivatrice e della mola di rettifica è impostato su 8:1.

La mola ravvivatrice è fissa, mentre la mola diamantata viene ravvivata e fatta avanzare lungo l'asse, in modo che la mola a tazza GC e la mola diamantata a tazza formino una reciproca rettifica abrasiva.

Rettificando le superfici terminali delle due mole, le particelle abrasive passivate della mola diamantata vengono rimosse per formare uno spazio tollerante ai trucioli e la superficie della mola diamantata viene riaffilata per raggiungere lo scopo di ravvivatura.

Metodo di controllo automatico della ravvivatura della mola

Nella rettifica, lo stato di usura della mola è un fattore importante che influenza la qualità della rettifica.

La rettificatrice per utensili a controllo numerico è in grado di monitorare lo stato della mola in tempo reale durante l'intero processo di rettifica della lama.

A seconda delle dimensioni e del materiale della lama lavorata, il volume e il tempo di molatura necessari per la rimozione variano.

Imposta l'intervallo di ravvivatura automatica tenendo conto di tutti i fattori.

Contando il numero di volte in cui la lama della mola è stata ravvivata e confrontandolo con l'intervallo di ravvivatura impostato dal sistema in tempo reale.

Quando i tempi di rettifica raggiungono gli intervalli di ravvivatura impostati, il modulo di ravvivatura viene automaticamente richiamato nel programma NC per realizzare la ravvivatura automatica della mola.

Per garantire la sicurezza del funzionamento della macchina, il metodo di controllo include anche il monitoraggio in tempo reale della durata della mola di rettifica e della mola di ravvivatura.

Finché viene rilevato che la ravvivatura può far sì che la mola abrasiva o la mola ravvivatrice raggiungano lo spessore di avviso, la macchina invierà automaticamente un segnale di allarme e si fermerà per la lavorazione manuale.

Se né la mola abrasiva né la mola ravvivatrice raggiungono lo spessore di allarme, la ravvivatura procederà senza problemi.

Dopo la ravvivatura, il valore di compensazione della ravvivatura della mola viene trasmesso tramite elaborazione dati.

Metodo di compensazione per la ravvivatura della mola

La coerenza delle dimensioni del pezzo dipende in larga misura dalla coerenza dello stato del sistema di processo.

Dopo che la mola è stata ravvivata una volta, lo spessore dell'abrasivo diminuisce e la superficie terminale della mola si sposta nella posizione di calibrazione designata, il che comporta una modifica dello stato dell'intero sistema di processo e delle dimensioni del pezzo da lavorare, pertanto la coerenza delle dimensioni non può essere garantita.

Per questo motivo è importante compensare la mola dopo la ravvivatura.

L'analisi del processo di ravvivatura della mola è la reciproca rettifica di due abrasivi. Non solo lo spessore abrasivo della mola diminuirà, ma anche lo spessore abrasivo della mola ravvivatrice diminuirà, il che è il risultato di un'azione completa.

Pertanto, il metodo di compensazione della ravvivatura della mola viene determinato tramite molteplici prove.

La durezza e la resistenza all'usura della mola diamantata sono molto più elevate rispetto alla mola a tazza GC.

È possibile prevedere che durante un processo di ravvivatura, lo spessore abrasivo ridotto dalla mola diamantata sia molto inferiore a quello ridotto dalla mola ravvivatrice.

Come mostrato in FIG. 4, la mola ravvivatrice è fissa in posizione. Durante la ravvivatura, la mola avanza di una quantità di ravvivatura lungo la direzione di avanzamento. A causa dell'interazione della rettifica, lo spessore della mola e della mola ravvivatrice diminuisce simultaneamente.

La relazione tra loro è: quantità di ravvivatura=riduzione della mola abrasiva Riduzione della mola ravvivatrice.

Per garantire la costanza dimensionale del pezzo da lavorare, è necessario compensare la riduzione della mola abrasiva dopo la ravvivatura.

I dati effettivi del test di ravvivatura mostrano che quando la quantità di ravvivatura è di {{0}}.03 mm, l'assottigliamento della mola abrasiva è di 0,0015 mm e l'assottigliamento della mola ravvivatrice è di 0,0275 mm.
